Priemyselný radiálny ventilátor KCF-N 250 E2 - priemer napojenia 250mm výkon 2490 m3/h, 259W napätie 230V
Priemyselné radiálne ventilátory do agresívneho prostredia.Priemyselné radiálne ventilátory sú určené pre vetranie do tukom znečistených systémov a odvetranie z vlhkého a horúceho vzduchu o teplote až 120 ° С v podmienkach vysokého odporu vzduchu v systéme
Parametre produktu
Priemyselné ventilátory pre potrubie: 250mm
Návody
| Návody na stiahnutie |
|---|
| Návod na použitie (445.26KB) |

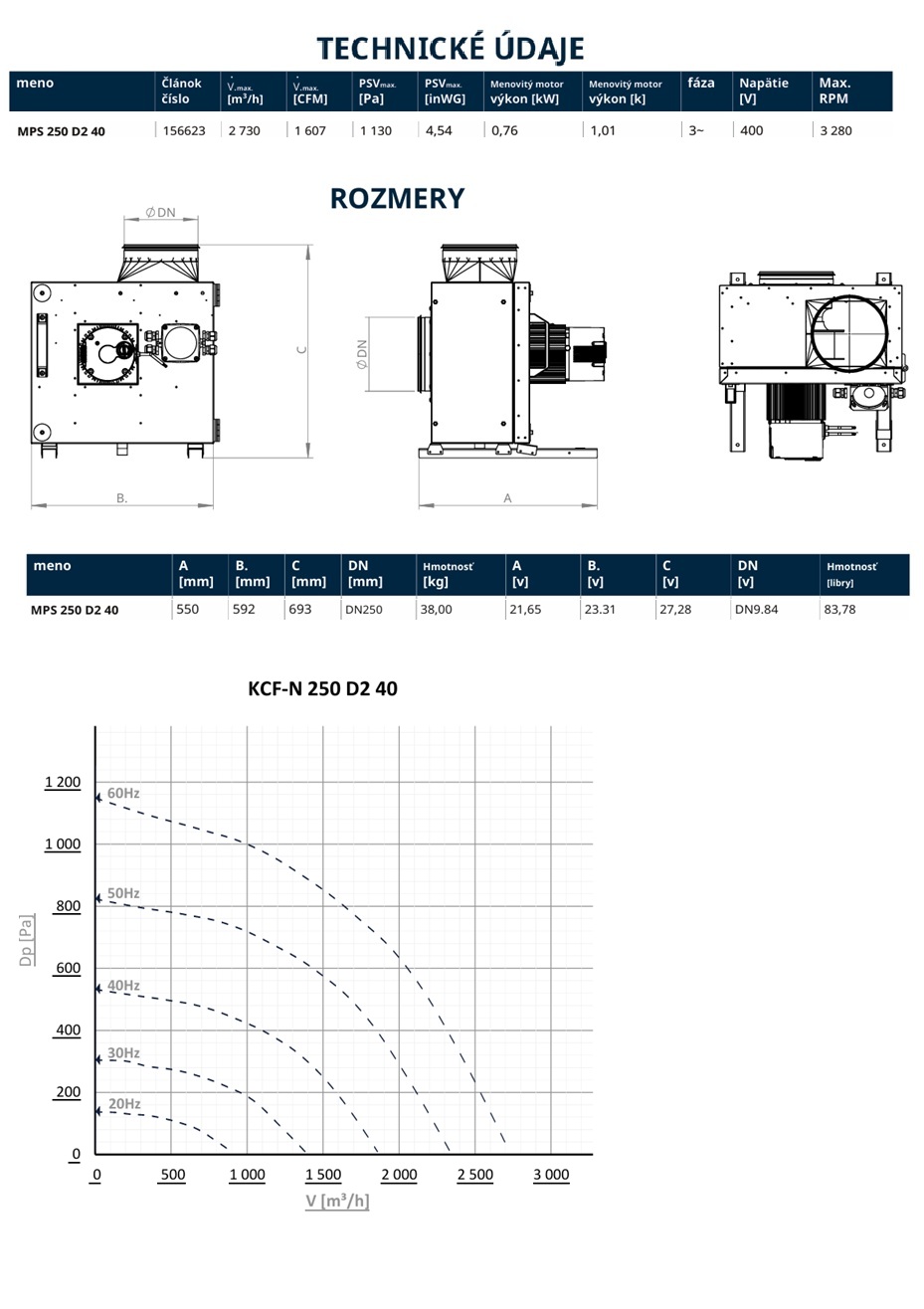

| Technický list (4.23MB) |
Popis produktu
Priemyselné radiálne ventilátory do agresívneho prostredia.Priemyselné radiálne ventilátory sú určené pre vetranie do tukom znečistených systémov odvetrania,o odvetranie z vlhkého a horúceho vzduchu o teplote až 120 ° С v podmienkach vysokého odporu vzduchu v systéme.Použitie:do kuchynských odsávacích ventilačných systémov;odvod vzduchu z dieľní na zváranie.Priemyselné pekárenské vetracie systémy.Popis prevedenie.Plášť ventilátora je vyrobený z pozinkovaného oceľového plechu a je vnútorne izolovaná 50 mm vrstvou minerálnej vlny. Otočný blok obežného kolesa a motora poskytuje ľahký prístup na efektívne čistenie. Príruby sú opatrené gumovým tesnením. Ventilátor je inštalovaný do rámov s integrovanými antivibračnými konektormi.Elektrický motor.Ventilátor je vybavený spoľahlivým bez údržbovým jednofázovým motorom s rotorom z vysoko kvalitnej ocele a obežným kolesom s dopredu zahnutými lopatkami. Motor je vybavený integrovanými tepelnými kontakty s olova mimo pre pripojenie k externým ochranným zariadeniam. Obežné koleso je namontované na hriadeli motora a je vyvážené staticky a dynamicky. Motor má trieda vinutia Fa krytie IP54 proti vniknutiu vody.
|
U [V] |
P [W] |
I [A] |
SCT |
ŋt [%] |
tm [°C] |
tu [°C] |
to [°C] |
n [rpm] |
Lwa [db(A)] |
|||
|
Lwa 5 |
Lwa 6 |
Lwa 2 |
||||||||||
|
KCF-N 250 E2 |
1 x 230 |
448 |
3.25 |
BTRS-1-4 |
56.30 |
120 |
80 |
-25 |
2840 |
78 |
78 |
71 |
SCT = regulátor otáčok určený pre tento typ ventilátora
ŋt = max. plná efektívnosť
tm = max. teplota vzduchu
tu = max. vonkajšia teplota vzduchu
do = min. prevádzkovú teplotu vzduchu
Lwa 2 = Úroveň akustického výkonu
Lwa 5 = vstupná stránka úrovne akustického výkonu
Lwa 6 = úroveň výstupu zvuku na výstupe
Meranie hladiny akustického výkonu bolo vykonané podľa DIN 45635 časť 2 & 38
