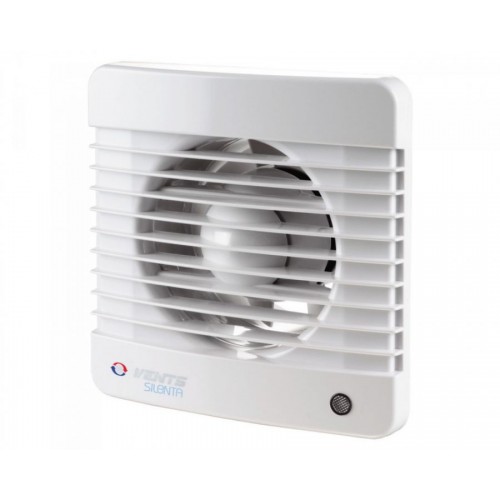

Ventilátory do kúpeľne VENTS typ M -Silenta
Inštalácia ventilátora do kúpeľne vyžaduje zvýšenú opatrnosť. Samozrejme všetci súhlasíme. Skúsenosti však ukázali, že mnohí ľudia nie sú pred inštaláciou ventilátora do kúpeľne dobre informovaný. Nie sú si vedomí skutočnosti, že určité požiadavky na mokré/vlhké/ miestnosti nemožno ignorovať.
Prečo sú tieto požiadavky dôležité? Pretože ak elektrické zariadenie neinštalujete neprofesionálnym spôsobom, môže to spôsobiť vážne nehody! V tomto článku zhrnieme, aké požiadavky by mali byť zohľadnené pri úvahách o inštalácii ventilátora do kúpeľne.
1 Výkon ventilátora
- Kúpeľňa: 90–120 m³/h (malé) až 150–200 m³/h (väčšie)
- WC: 60–100 m³/h
- Vzduch v miestnosti by sa mal vymeniť podľa typu miestnosti za hodinu
2 Typ ventilátora
- Axiálny: pre kratšie potrubie (do 1,5 m)
- Radiálny: pre dlhšie potrubie, väčší odpor vzduchu
- Turbínový: pre zložitejšie rozvody
3 Užitočné funkcie
4 IP ochrana – bezpečnosť vo vlhkom prostredí
Ventilátor musí mať dostatočnú IP ochranu (Ingress Protection), keďže kúpeľňa je vlhké a potenciálne nebezpečné prostredie.
Zóny v kúpeľni:
- Zóna 0: priamo vo vani alebo sprche (tu ventilátor nesmie byť)
- Zóna 1: nad vaňou alebo sprchou – min. IPx5
- Zóna 2: do 60 cm od vane/sprchy – min. IPx4
- Mimo zón: ostatné časti kúpeľne – IPx2 alebo viac
Vždy sa riaďte miestnou normou (napr. STN, ČSN)
STN 33 2000-7-701: Táto norma definuje elektroinštalačné zóny v kúpeľni a určuje, aké elektrické zariadenia je možné v jednotlivých zónach inštalovať.
Bezpečné zapojenie ventilátora
Inštaláciu ventilátora by mal vykonať kvalifikovaný elektrikár, najmä ak ide o zóny s vyššou vlhkosťou.
Zásady:
- Používajte samostatný istič alebo prúdový chránič (RCD/PRCD) s citlivosťou 30 mA
- Používajte vhodný kábel (napr. CYKY 3×1,5 mm²) s vedením mimo mokrých priestorov
Ventilátor môže byť:
- manuálne spínaný (napr. vypínačom)
- automatický s časovačom (dozvuk 2–30 min)
- s hygrostatom (zapína sa pri vysokej vlhkosti)
Návody
Návody na stiahnutie |
---|
Technický list (355.89KB) |
Návod na použitie (4.57MB) |

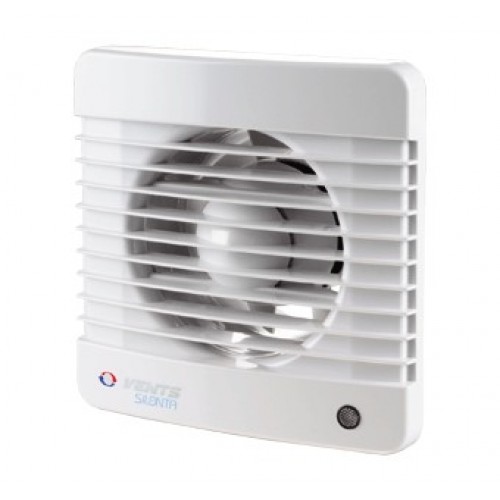

Ventilátor do kúpeľne a WC výkon 78m/h Ø 100mm pre kontinuálne alebo periodické odsávacie vetranie kúpeľní, spŕch, kuchýň a ďalších úžitkových priestorov. Vetranie priestorov s vysokými obmedzeniami hladiny hluku. Upevnenie ventilačného hriadeľa alebo pripojenie potrubia. Kompatibilný so vzduchovými kanálmi Ø 100. DIZAJN Moderný dizajn a estetický vzhľad. Plášť a obežné koleso sú vyrobené z vysoko kvalitného odolného plastu ABS odolného voči UV žiareniu. Inteligentný dizajn obežného kolesa zvyšuje účinnosť ventilátora a predlžuje jeho životnosť. Ventilátor a motor sú navrhnuté špeciálne pre tichý chod.Krytie IP34. MOTOR:Spoľahlivý motor s minimálnym príkonom 7 W (pre priemer 100 mm). Navrhnuté pre nepretržitú prevádzku a nevyžadujú žiadnu údržbu. Vybavený ochranou proti prehriatiu. KONTROLA Ovládanie rýchlosti je možné pomocou tyristorového regulátora rýchlosti . K jednému regulátoru môže byť pripojených niekoľko ventilátorov. Regulátory rýchlosti nemožno pripojiť k ventilátorom s úpravou T , TH , TP , VT , V...
Ventilátor do kúpeľne a WC výkon 78m/h Ø 100mm pre kontinuálne alebo periodické odsávacie vetranie kúpeľní, spŕch, kuchýň a ďalších úžitkových priestorov. Vetranie priestorov s vysokými obmedzeniami hladiny hluku. Upevnenie ventilačného hriadeľa alebo pripojenie potrubia. Kompatibilný so vzduchovými kanálmi Ø 100. DIZAJN Moderný dizajn a estetický vzhľad. Plášť a obežné koleso sú vyrobené z vysoko kvalitného odolného plastu ABS odolného voči UV žiareniu. Inteligentný dizajn obežného kolesa zvyšuje účinnosť ventilátora a predlžuje jeho životnosť. Ventilátor a motor sú navrhnuté špeciálne pre tichý chod.Krytie IP34. MOTOR:Spoľahlivý motor s minimálnym príkonom 7 W (pre priemer 100 mm). Navrhnuté pre nepretržitú prevádzku a nevyžadujú žiadnu údržbu. Vybavený ochranou proti prehriatiu. KONTROLA Ovládanie rýchlosti je možné pomocou tyristorového regulátora rýchlosti . K jednému regulátoru môže byť pripojených niekoľko ventilátorov. Regulátory rýchlosti nemožno pripojiť k ventilátorom s úpravou T , TH ...
Ventilátor do kúpeľne a WC výkon 78m/h Ø 100mm pre kontinuálne alebo periodické odsávacie vetranie kúpeľní, spŕch, kuchýň a ďalších úžitkových priestorov. Vetranie priestorov s vysokými obmedzeniami hladiny hluku. Upevnenie ventilačného hriadeľa alebo pripojenie potrubia. Kompatibilný so vzduchovými kanálmi Ø 100. DIZAJN Moderný dizajn a estetický vzhľad. Plášť a obežné koleso sú vyrobené z vysoko kvalitného odolného plastu ABS odolného voči UV žiareniu. Inteligentný dizajn obežného kolesa zvyšuje účinnosť ventilátora a predlžuje jeho životnosť. Ventilátor a motor sú navrhnuté špeciálne pre tichý chod.Krytie IP34. MOTOR:Spoľahlivý motor s minimálnym príkonom 7 W (pre priemer 100 mm). Navrhnuté pre nepretržitú prevádzku a nevyžadujú žiadnu údržbu. Vybavený ochranou proti prehriatiu. KONTROLA Ovládanie rýchlosti je možné pomocou tyristorového regulátora rýchlosti . K jednému regulátoru môže byť pripojených niekoľko ventilátorov. Regulátory rýchlosti nemožno pripojiť k ventilátorom s ú...
Ventilátor do kúpeľne a WC výkon 152m/h Ø 125mm pre kontinuálne alebo periodické odsávacie vetranie kúpeľní, spŕch, kuchýň a ďalších úžitkových priestorov. Vetranie priestorov s vysokými obmedzeniami hladiny hluku. Upevnenie ventilačného hriadeľa alebo pripojenie potrubia. Kompatibilný so vzduchovými kanálmi Ø 125. DIZAJN Moderný dizajn a estetický vzhľad. Plášť a obežné koleso sú vyrobené z vysoko kvalitného odolného plastu ABS odolného voči UV žiareniu. Inteligentný dizajn obežného kolesa zvyšuje účinnosť ventilátora a predlžuje jeho životnosť. Ventilátor a motor sú navrhnuté špeciálne pre tichý chod.Krytie IP34. MOTOR:Spoľahlivý motor s minimálnym príkonom 9,1 W (pre priemer 125 mm). Navrhnuté pre nepretržitú prevádzku a nevyžadujú žiadnu údržbu. Vybavený ochranou proti prehriatiu. KONTROLA Ovládanie rýchlosti je možné pomocou tyristorového regulátora rýchlosti . K jednému regulátoru môže byť pripojených niekoľko ventilátorov. Regulátory rýchlosti nemožno pripojiť k ventilátorom s úpravou T , TH , TP , VT ...
Ventilátor do kúpeľne a WC výkon 152m/h Ø 125mm pre kontinuálne alebo periodické odsávacie vetranie kúpeľní, spŕch, kuchýň a ďalších úžitkových priestorov. Vetranie priestorov s vysokými obmedzeniami hladiny hluku. Upevnenie ventilačného hriadeľa alebo pripojenie potrubia. Kompatibilný so vzduchovými kanálmi Ø 125. DIZAJN Moderný dizajn a estetický vzhľad. Plášť a obežné koleso sú vyrobené z vysoko kvalitného odolného plastu ABS odolného voči UV žiareniu. Inteligentný dizajn obežného kolesa zvyšuje účinnosť ventilátora a predlžuje jeho životnosť. Ventilátor a motor sú navrhnuté špeciálne pre tichý chod.Krytie IP34. MOTOR:Spoľahlivý motor s minimálnym príkonom 9,1 W (pre priemer 125 mm). Navrhnuté pre nepretržitú prevádzku a nevyžadujú žiadnu údržbu. Vybavený ochranou proti prehriatiu. KONTROLA Ovládanie rýchlosti je možné pomocou tyristorového regulátora rýchlosti . K jednému regulátoru môže byť pripojených niekoľko ventilátorov. Regulátory rýchlosti nemožno pripojiť k ventilátorom s úpravou T , TH , TP , VT ...
Ventilátor do kúpeľne a WC výkon 152m/h Ø 125mm pre kontinuálne alebo periodické odsávacie vetranie kúpeľní, spŕch, kuchýň a ďalších úžitkových priestorov. Vetranie priestorov s vysokými obmedzeniami hladiny hluku. Upevnenie ventilačného hriadeľa alebo pripojenie potrubia. Kompatibilný so vzduchovými kanálmi Ø 125. DIZAJN Moderný dizajn a estetický vzhľad. Plášť a obežné koleso sú vyrobené z vysoko kvalitného odolného plastu ABS odolného voči UV žiareniu. Inteligentný dizajn obežného kolesa zvyšuje účinnosť ventilátora a predlžuje jeho životnosť. Ventilátor a motor sú navrhnuté špeciálne pre tichý chod.Krytie IP34. MOTOR:Spoľahlivý motor s minimálnym príkonom 9,1 W (pre priemer 125 mm). Navrhnuté pre nepretržitú prevádzku a nevyžadujú žiadnu údržbu. Vybavený ochranou proti prehriatiu. KONTROLA Ovládanie rýchlosti je možné pomocou tyristorového regulátora rýchlosti . K jednému regulátoru môže byť pripojených niekoľko ventilátorov. Regulátory rýchlosti nemožno pripojiť k ventilátorom s úpravou T , TH , TP , VT ...
Ventilátor do kúpeľne a WC výkon 242m/h Ø 150mm pre kontinuálne alebo periodické odsávacie vetranie kúpeľní, spŕch, kuchýň a ďalších úžitkových priestorov. Vetranie priestorov s vysokými obmedzeniami hladiny hluku. Upevnenie ventilačného hriadeľa alebo pripojenie potrubia. Kompatibilný so vzduchovými kanálmi Ø 150. DIZAJN Moderný dizajn a estetický vzhľad. Plášť a obežné koleso sú vyrobené z vysoko kvalitného odolného plastu ABS odolného voči UV žiareniu. Inteligentný dizajn obežného kolesa zvyšuje účinnosť ventilátora a predlžuje jeho životnosť. Ventilátor a motor sú navrhnuté špeciálne pre tichý chod.Krytie IP34. MOTOR:Spoľahlivý motor s minimálnym príkonom 20 W (pre priemer 150 mm). Navrhnuté pre nepretržitú prevádzku a nevyžadujú žiadnu údržbu. Vybavený ochranou proti prehriatiu. KONTROLA Ovládanie rýchlosti je možné pomocou tyristorového regulátora rýchlosti . K jednému regulátoru môže byť pripojených niekoľko ventilátorov. Regulátory rýchlosti nemožno pripojiť k ventilátorom s úpravou T , TH , TP , VT ,...
Ventilátor do kúpeľne a WC výkon 242m/h Ø 150mm pre kontinuálne alebo periodické odsávacie vetranie kúpeľní, spŕch, kuchýň a ďalších úžitkových priestorov. Vetranie priestorov s vysokými obmedzeniami hladiny hluku. Upevnenie ventilačného hriadeľa alebo pripojenie potrubia. Kompatibilný so vzduchovými kanálmi Ø 150. DIZAJN Moderný dizajn a estetický vzhľad. Plášť a obežné koleso sú vyrobené z vysoko kvalitného odolného plastu ABS odolného voči UV žiareniu. Inteligentný dizajn obežného kolesa zvyšuje účinnosť ventilátora a predlžuje jeho životnosť. Ventilátor a motor sú navrhnuté špeciálne pre tichý chod.Krytie IP34. MOTOR:Spoľahlivý motor s minimálnym príkonom 20 W (pre priemer 150 mm). Navrhnuté pre nepretržitú prevádzku a nevyžadujú žiadnu údržbu. Vybavený ochranou proti prehriatiu. KONTROLA Ovládanie rýchlosti je možné pomocou tyristorového regulátora rýchlosti . K jednému regulátoru môže byť pripojených niekoľko ventilátorov. Regulátory rýchlosti nemožno pripojiť k ventilátorom s úpravou T , TH , TP , VT ,...
