Priemyselné ventilátory do zúženého priestoru
Správny výber priemyselného ventilátora je kľúčový pre efektívnu prevádzku a zdravé pracovné prostredie. Pri výbere ventilátora je potrebné zohľadniť špecifické požiadavky priestoru, typ činnosti, množstvo osôb a ďalšie faktory.
Táto kalkulačka vám pomôže určiť potrebný výkon ventilátora pre rôzne typy priemyselných a komerčných priestorov na základe štyroch základných metód výpočtu.
1 Metódy výpočtu ventilácie
- Podľa objemu miestnosti: L = Objem × počet výmen vzduchu za hodinu
- Podľa počtu osôb: L = Počet osôb × špecifická hodnota podľa aktivity
- Odvod tepla: L = Q / (Cp × ρ × (tv - tn))
- Odvod vlhkosti: L = D / (ρ × (dv - dn))
2 Potreba vzduchu na osobu
- Nízka aktivita (sedavá práca): 20-25 m³/h na osobu
- Stredná aktivita (ľahká fyzická práca): 45 m³/h na osobu
- Vysoká aktivita (ťažká fyzická práca): 60 m³/h na osobu
3 Typy priemyselných ventilátorov
Podľa typu prúdenia:
- Axiálne: vzduch prúdi v smere osi, nižší tlak, vysoký prietok
- Radiálne (odstredivé): vyšší tlak, vhodné pre dlhšie potrubie
- Diagonálne: kombinácia vlastností axiálnych a radiálnych
- Tangenciálne: pre rovnomerné prúdenie, nízky hluk
Podľa umiestnenia:
- Nástenné: inštalácia na stenu, jednoduchá montáž
- Potrubné: inštalácia do vzduchovodu
- Strešné: umiestnenie na strechu, odvod vzduchu
- Kanálové: inštalácia do vzduchotechnického kanálu
4 Dôležité parametre pri výbere
5 Bezpečnostné aspekty
Priemyselné ventilátory musia spĺňať prísne bezpečnostné normy. Pri výbere a inštalácii je potrebné zohľadniť:
- ATEX certifikácia: pre priestory s nebezpečenstvom výbuchu
- Odolnosť voči korózii: v chemických prevádzkach a agresívnom prostredí
- Teplotná odolnosť: pre horúce prevádzky a odvod dymu
- Požiarna bezpečnosť: v súlade s normami pre požiarnu ochranu
6 Typy ventilácie
- Podtlaková: odvod vzduchu z miestnosti, prívod netesnosťami
- Pretlaková: prívod vzduchu do miestnosti, odvod netesnosťami
- Rovnotlaková: vyvážený prívod a odvod vzduchu
Výhody a nevýhody:
Podtlaková: Účinný odvod znečistenia, ale možný vstup nečistôt cez netesnosti
Pretlaková: Ochrana pred vstupom nečistôt, ale šírenie pachov do iných priestorov
Rovnotlaková: Najefektívnejšia ale vyžaduje dva ventilátory alebo rekuperačnú jednotku
Návody
| Návody na stiahnutie |
|---|
| Technický list (1.83MB) |
| Návod na použitie (996.35KB) |

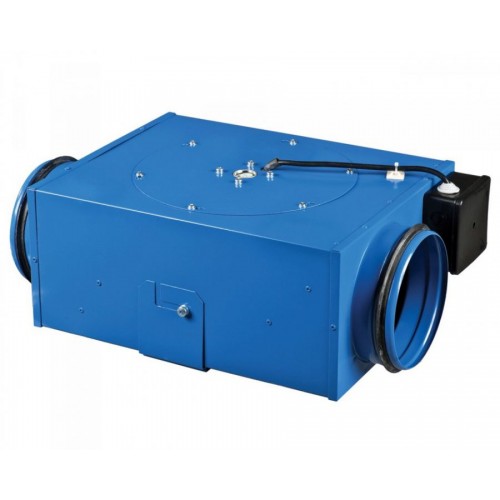

Ventilátory do zúženého priestoru .Kryt ventilátora je vyrobený z ocele pokryté polymérovou vrstvou. Snímateľný kryt poskytuje ľahký prístup k motoru, čo zaisťuje jednoduchú montáž. Motor Odstredivé obežné koleso s dozadu zahnutými lopatkami je poháňaný pomocou jednofázového motora s vonkajším rotorom s ochrana proti prehriatiu a automatickým reštartom. Motor je vybavený guličkovými ložiskami pre dlhšiu životnosť určené pre najmenej 40 000 hodín. Pre presné funkcie a bezpečnej prevádzky a nízkym šumom, je každá turbína dynamicky vyvážená. Motor má krytie IP 44.Vhodný regulátor otáčok nájdete dole v súvisiacich produktoch. Parametre Hodnota Jednotka Napätie 230 V Prúd 0.26 A Frekvencia 50 Hz Spotreba elektrickej energie 58 0058 W kW Maximálna výkon 240 141,36 66,72 0...
SkladomRadiálny ventilátor 125mm odvod/nasávanie 100mm*2krát výkon Systémy prívodu a odvodu vetrania pre obchodné, kancelárske a iné verejné alebo priemyselné priestory s obmedzeným priestorom na inštaláciu. Pre spojenie s kruhovými potrubiami s priemerom odvod 125mm/2x100 mm nasávanie. Rôzne modifikácie plášťa s počtom prívodov umožňujú použiť jeden ventilátor na odsávanie vzduchu z viacerých priestorov súčasne. Vďaka tomu je montáž ventilačného systému oveľa jednoduchšia. DIZAJN Kryt ventilátora je vyrobený z ocele s polymérnym povlakom. Minimálna výška krytu umožňuje montáž ventilátora v obmedzenom priestore. Odnímateľný kryt poskytuje voľný prístup k motoru, zaisťuje jednoduchú montáž a umožňuje údržbu ventilátora a vzduchového potrubia bez demontáže. MOTOR Jednofázový jedno-, dvoj- alebo trojrýchlostný motor s vonkajším rotorom a odstredivým obežným kolesom s dopredu zahnutými lopatkami z pozinkovanej ocele. Motor je vybavený integrovanou ochranou proti prehriatiu s automatickým reštartom a guľôčkovým...
SkladomRadiálny ventilátor 125mm odvod/nasávanie 100mm*4krát výkon Systémy prívodu a odvodu vetrania pre obchodné, kancelárske a iné verejné alebo priemyselné priestory s obmedzeným priestorom na inštaláciu. Pre spojenie s kruhovými potrubiami s priemerom odvod 125mm/4x100 mm nasávanie. Rôzne modifikácie plášťa s počtom prívodov umožňujú použiť jeden ventilátor na odsávanie vzduchu z viacerých priestorov súčasne. Vďaka tomu je montáž ventilačného systému oveľa jednoduchšia. DIZAJN Kryt ventilátora je vyrobený z ocele s polymérnym povlakom. Minimálna výška krytu umožňuje montáž ventilátora v obmedzenom priestore. Odnímateľný kryt poskytuje voľný prístup k motoru, zaisťuje jednoduchú montáž a umožňuje údržbu ventilátora a vzduchového potrubia bez demontáže. MOTOR Jednofázový jedno-, dvoj- alebo trojrýchlostný motor s vonkajším rotorom a odstredivým obežným kolesom s dopredu zahnutými lopatkami z pozinkovanej ocele. Motor je vybavený integrovanou ochranou proti prehriatiu s automatickým reštartom a guľôčkovým...
Ventilátory do zúženého priestoru.Kryt ventilátora je vyrobený z ocele pokryté polymérovou vrstvou. Snímateľný kryt poskytuje ľahký prístup k motoru, čo zaisťuje jednoduchú montáž. Motor Odstredivé obežné koleso s dozadu zahnutými lopatkami je poháňaný pomocou jednofázového motora s vonkajším rotorom s ochrana proti prehriatiu a automatickým reštartom. Motor je vybavený guličkovými ložiskami pre dlhšiu životnosť určené pre najmenej 40 000 hodín. Pre presné funkcie a bezpečnej prevádzky a nízkym šumom, je každá turbína dynamicky vyvážená.Motor má krytie IP 44. Vhodný regulátor otáčok nájdete dole v súvisiacich produktoch. Parametre Hodnota Jednotka Napätie 230 V Prúd 0.38 A Frekvencia 50 Hz Spotreba elektrickej energie 85 0085 W kW Maximálna výkon ...
Ventilátory do zúženého priestoru.Kryt ventilátora je vyrobený z ocele pokryté polymérovou vrstvou. Snímateľný kryt poskytuje ľahký prístup k motoru, čo zaisťuje jednoduchú montáž. Motor Odstredivé obežné koleso s dozadu zahnutými lopatkami je poháňaný pomocou jednofázového motora s vonkajším rotorom s ochrana proti prehriatiu a automatickým reštartom. Motor je vybavený guličkovými ložiskami pre dlhšiu životnosť určené pre najmenej 40 000 hodín. Pre presné funkcie a bezpečnej prevádzky a nízkym šumom, je každá turbína dynamicky vyvážená.Motor má krytie IP 44. Vhodný regulátor otáčok nájdete dole v súvisiacich produktoch. Parametre Hodnota Jednotka Napätie 230 V Prúd 0.38 A Frekvencia 50 Hz Spotreba elektrickej energie 85 0085 W kW Maximálna výkon 553 325717 15373...
