Potrubné axiálne ventilátory VENTS VKOM
Správny výber priemyselného ventilátora je kľúčový pre efektívnu prevádzku a zdravé pracovné prostredie. Pri výbere ventilátora je potrebné zohľadniť špecifické požiadavky priestoru, typ činnosti, množstvo osôb a ďalšie faktory.
Táto kalkulačka vám pomôže určiť potrebný výkon ventilátora pre rôzne typy priemyselných a komerčných priestorov na základe štyroch základných metód výpočtu.
1 Metódy výpočtu ventilácie
- Podľa objemu miestnosti: L = Objem × počet výmen vzduchu za hodinu
- Podľa počtu osôb: L = Počet osôb × špecifická hodnota podľa aktivity
- Odvod tepla: L = Q / (Cp × ρ × (tv - tn))
- Odvod vlhkosti: L = D / (ρ × (dv - dn))
2 Potreba vzduchu na osobu
- Nízka aktivita (sedavá práca): 20-25 m³/h na osobu
- Stredná aktivita (ľahká fyzická práca): 45 m³/h na osobu
- Vysoká aktivita (ťažká fyzická práca): 60 m³/h na osobu
3 Typy priemyselných ventilátorov
Podľa typu prúdenia:
- Axiálne: vzduch prúdi v smere osi, nižší tlak, vysoký prietok
- Radiálne (odstredivé): vyšší tlak, vhodné pre dlhšie potrubie
- Diagonálne: kombinácia vlastností axiálnych a radiálnych
- Tangenciálne: pre rovnomerné prúdenie, nízky hluk
Podľa umiestnenia:
- Nástenné: inštalácia na stenu, jednoduchá montáž
- Potrubné: inštalácia do vzduchovodu
- Strešné: umiestnenie na strechu, odvod vzduchu
- Kanálové: inštalácia do vzduchotechnického kanálu
4 Dôležité parametre pri výbere
5 Bezpečnostné aspekty
Priemyselné ventilátory musia spĺňať prísne bezpečnostné normy. Pri výbere a inštalácii je potrebné zohľadniť:
- ATEX certifikácia: pre priestory s nebezpečenstvom výbuchu
- Odolnosť voči korózii: v chemických prevádzkach a agresívnom prostredí
- Teplotná odolnosť: pre horúce prevádzky a odvod dymu
- Požiarna bezpečnosť: v súlade s normami pre požiarnu ochranu
6 Typy ventilácie
- Podtlaková: odvod vzduchu z miestnosti, prívod netesnosťami
- Pretlaková: prívod vzduchu do miestnosti, odvod netesnosťami
- Rovnotlaková: vyvážený prívod a odvod vzduchu
Výhody a nevýhody:
Podtlaková: Účinný odvod znečistenia, ale možný vstup nečistôt cez netesnosti
Pretlaková: Ochrana pred vstupom nečistôt, ale šírenie pachov do iných priestorov
Rovnotlaková: Najefektívnejšia ale vyžaduje dva ventilátory alebo rekuperačnú jednotku

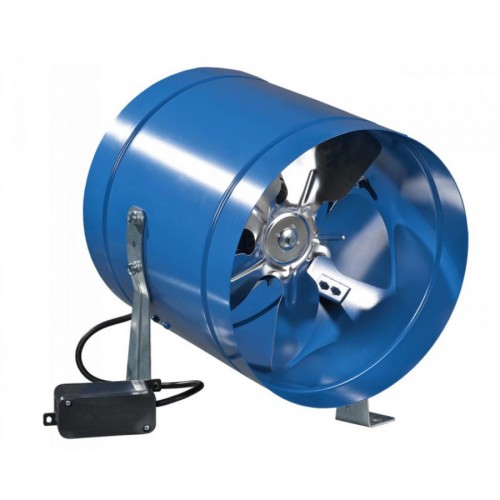

Potrubné priemyselné ventilátory.Použitie: Pre ventilačné systémy na rôzne priestory, kde je požadovaná vysoká vzdušná kapacita pri relatívne nízkom systémovom odpore. Skriňa VKOM ventilátora je vyrobená z ocelového plechu potiahnuté polymérovou vrstvou a obežné koleso je vyrobené z hliníka. Svorkovnica je vybavená káblom pre vzdialené pripojenie.Jednofázový asynchrónny motor je vybavený tepelnou ochranou proti prehriatiu s automatickým reštartom, rovnako ako s guličkovými ložiskami pre dlhšiu životnosť. Krytie IP 44.
Návody
Návody na stiahnutie |
---|
Technický list (432.32KB) |
Návod na použitie (1.88MB) |

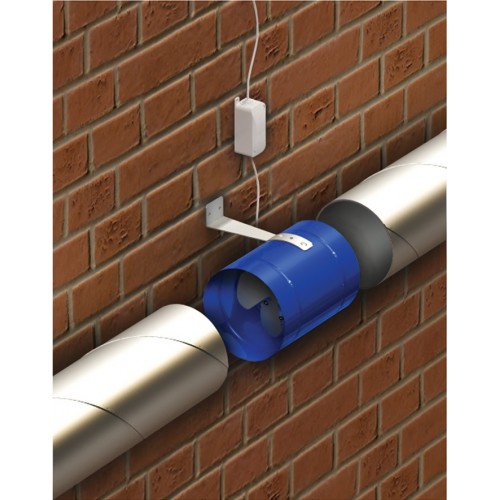

Potrubný ventilátor maximálny výkon 200m3/h 230V je určený pre ventilačné systémy na rôzne priestory, kde je požadovaná vysoká vzdušná kapacita pri relatívne nízkom systémovom odpore.Skriňa potrubného ventilátora VENTS VKOM je vyrobená z oceľového plechu potiahnuté polymérovou vrstvou a obežné koleso je vyrobené z hliníka. Svorkovnica potrubného ventilátora je vybavená káblom pre vzdialené pripojenie.Motor potrubného ventilátora: Jednofázový asynchrónny motor je vybavený tepelnou ochranou proti prehriatiu s automatickým reštartom, rovnako ako s gulôčkovými ložiskami pre dlhšiu životnosť. Krytie IP 44.Vhodný regulátor otáčok nájdete dole v Odporúčame dokúpiť....
Potrubný ventilátor maximálny výkon 405m3/h 230V je určený pre ventilačné systémy na rôzne priestory, kde je požadovaná vysoká vzdušná kapacita pri relatívne nízkom systémovom odpore.Skriňa potrubného ventilátora VENTS VKOM je vyrobená z oceľového plechu potiahnuté polymérovou vrstvou a obežné koleso je vyrobené z hliníka. Svorkovnica potrubného ventilátora je vybavená káblom pre vzdialené pripojenie.Motor potrubného ventilátora: Jednofázový asynchrónny motor je vybavený tepelnou ochranou proti prehriatiu s automatickým reštartom, rovnako ako s gulôčkovými ložiskami pre dlhšiu životnosť. Krytie IP 44Vhodný regulátor otáčok nájdete dole v Odporúčame dokúpiť. ...
Potrubný ventilátor maximálny výkon 1070m3/h 230V je určený pre ventilačné systémy na rôzne priestory, kde je požadovaná vysoká vzdušná kapacita pri relatívne nízkom systémovom odpore.Skriňa potrubného ventilátora VENTS VKOM je vyrobená z oceľového plechu potiahnuté polymérovou vrstvou a obežné koleso je vyrobené z hliníka. Svorkovnica potrubného ventilátora je vybavená káblom pre vzdialené pripojenie.Motor potrubného ventilátora: Jednofázový asynchrónny motor je vybavený tepelnou ochranou proti prehriatiu s automatickým reštartom, rovnako ako s gulôčkovými ložiskami pre dlhšiu životnosť. Krytie IP 44 Vhodný regulátor otáčok nájdete dole v Odporúčame dokúpiť....
Potrubný ventilátor maximálny výkon 1700m3/h 230V je určený pre ventilačné systémy na rôzne priestory, kde je požadovaná vysoká vzdušná kapacita pri relatívne nízkom systémovom odpore.Skriňa potrubného ventilátora VENTS VKOM je vyrobená z oceľového plechu potiahnuté polymérovou vrstvou a obežné koleso je vyrobené z hliníka. Svorkovnica potrubného ventilátora je vybavená káblom pre vzdialené pripojenie.Motor potrubného ventilátora: Jednofázový asynchrónny motor je vybavený tepelnou ochranou proti prehriatiu s automatickým reštartom, rovnako ako s gulôčkovými ložiskami pre dlhšiu životnosť. Krytie IP 44.Vhodný regulátor otáčok nájdete dole v Odporúčame dokúpiť....
