Vortice TRM 50 E 4P - 300mm - Výkon: 4800 m³ / h
-1400x900.jpg "Vortice TRM 50 E 4P - 300mm - Výkon: 4800 m³ / h")

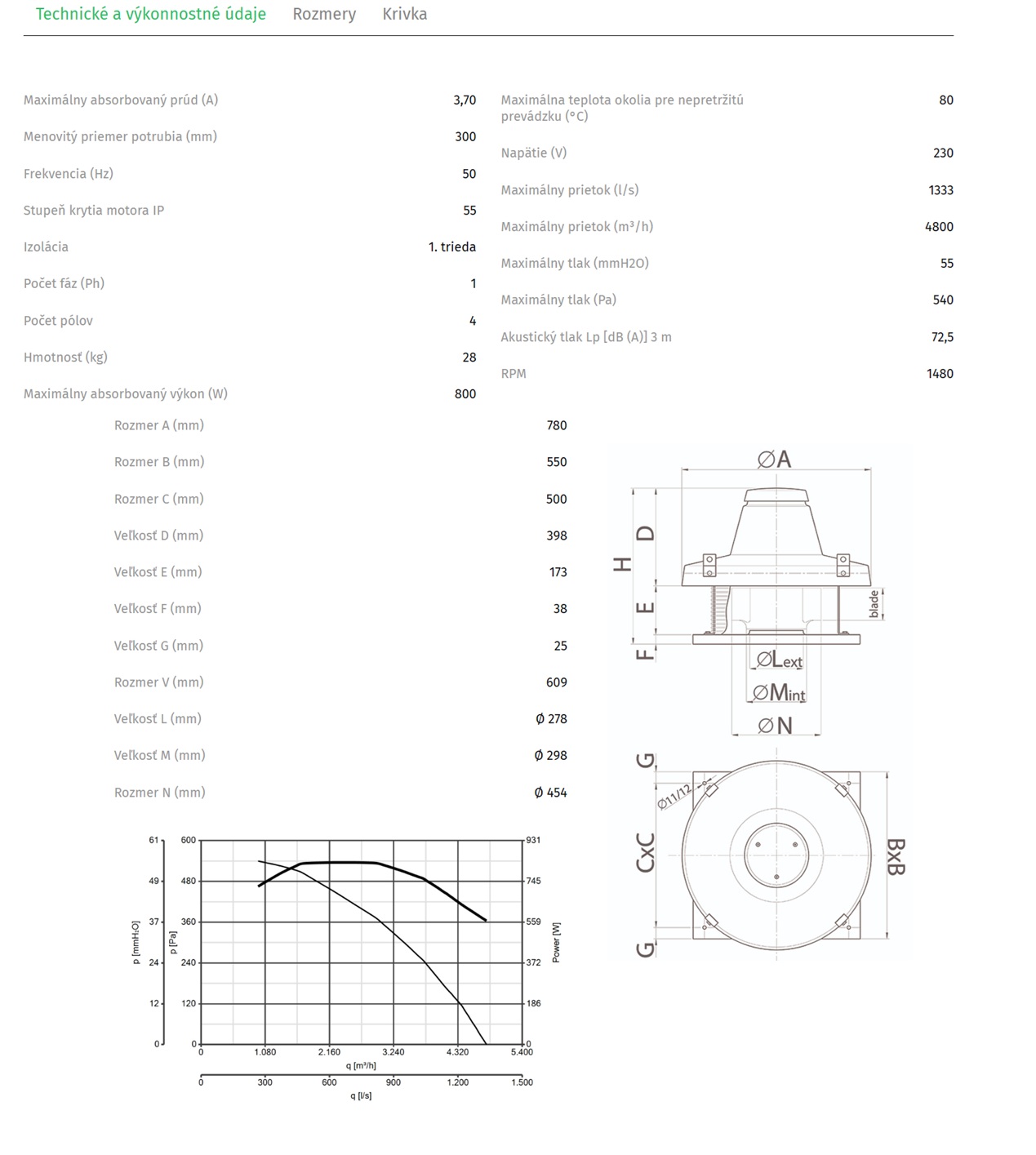

Vortice TRM 50 E 4P - 300mm - Výkon: 4800 m³ / h - Vortice TRM 50 E 4P - 300mm - Výkon: 4800 m³ / h - Strešné ventilátory - Špecifikácie: Menovitý priemer: 300 mm Materiál: Kovový kryt, polyesterová vrstva Motor s guľkovým ložiskom Zaznamenané max. prúd: 3,70 A Zaznamenané max. výkon: 800 W Počet fáz: 1 Počet pólov: 4 Frekvencia: 50 Hz Stupeň
Návody
| Návody na stiahnutie |
|---|
| Návod na použitie (2.77MB) |
Správny výber priemyselného ventilátora je kľúčový pre efektívnu prevádzku a zdravé pracovné prostredie. Pri výbere ventilátora je potrebné zohľadniť špecifické požiadavky priestoru, typ činnosti, množstvo osôb a ďalšie faktory.
Táto kalkulačka vám pomôže určiť potrebný výkon ventilátora pre rôzne typy priemyselných a komerčných priestorov na základe štyroch základných metód výpočtu.
1 Metódy výpočtu ventilácie
- Podľa objemu miestnosti: L = Objem × počet výmen vzduchu za hodinu
- Podľa počtu osôb: L = Počet osôb × špecifická hodnota podľa aktivity
- Odvod tepla: L = Q / (Cp × ρ × (tv - tn))
- Odvod vlhkosti: L = D / (ρ × (dv - dn))
2 Potreba vzduchu na osobu
- Nízka aktivita (sedavá práca): 20-25 m³/h na osobu
- Stredná aktivita (ľahká fyzická práca): 45 m³/h na osobu
- Vysoká aktivita (ťažká fyzická práca): 60 m³/h na osobu
3 Typy priemyselných ventilátorov
Podľa typu prúdenia:
- Axiálne: vzduch prúdi v smere osi, nižší tlak, vysoký prietok
- Radiálne (odstredivé): vyšší tlak, vhodné pre dlhšie potrubie
- Diagonálne: kombinácia vlastností axiálnych a radiálnych
- Tangenciálne: pre rovnomerné prúdenie, nízky hluk
Podľa umiestnenia:
- Nástenné: inštalácia na stenu, jednoduchá montáž
- Potrubné: inštalácia do vzduchovodu
- Strešné: umiestnenie na strechu, odvod vzduchu
- Kanálové: inštalácia do vzduchotechnického kanálu
4 Dôležité parametre pri výbere
5 Bezpečnostné aspekty
Priemyselné ventilátory musia spĺňať prísne bezpečnostné normy. Pri výbere a inštalácii je potrebné zohľadniť:
- ATEX certifikácia: pre priestory s nebezpečenstvom výbuchu
- Odolnosť voči korózii: v chemických prevádzkach a agresívnom prostredí
- Teplotná odolnosť: pre horúce prevádzky a odvod dymu
- Požiarna bezpečnosť: v súlade s normami pre požiarnu ochranu
Popis produktu
Strešný ventilátor Vortice TRM 50 E 4P - 300mm - Výkon: 4800 m³ / h vyrobená z fosfátovaného oceľového plechu, natretá epoxidovým práškom v sivej farbe s kladivovým efektom pre zaručenie dlhotrvajúcej odolnosti voči atmosférickým vplyvom.
• Aerodynamicky profilovaná sacia tryska pre optimalizáciu výkonu, tvoriaca jedno teleso so základňou a kalibrovaná pre optimalizáciu prúdenia vzduchu.
• Kryt motora vyrobený z moreného a fosfátovaného oceľového plechu, natretý polyesterovým práškom a vypálený v kladivovej sivej farbe.
• Ochranné a protivtáčie mriežky (v súlade s normou UNI ISO 13857), vyrobené z elektrozváraných oceľových krúžkov a natreté čiernou epoxidovou farbou.
• Odstredivé obežné koleso so samočistiacimi, dynamicky vyváženými dozadu zahnutými lopatkami (UNI ISO 1940, bod 1 – trieda 6.3) z hliníka s drážkovaným hliníkovým nábojom.
• Jednofázový striedavý motor, trieda izolácie F, 1 rýchlosť, s hriadeľom upevneným na podperách s dvojito tienenými guľôčkovými ložiskami.
• Maximálny prietok: 4800 m3/h
• Motor a ventilátor sú navrhnuté na prevádzku v prostredí s teplotami nad 65 °C.
• Kondenzátor vyhovuje norme EN 60252-1, označenie IMQ.
• Chladiaci ventilátor pre lepší odvod tepla
• Pozinkované oceľové skrutky s okami na prepravu a zdvíhanie.
• Kábel na zabezpečenie kontinuity uzemnenia.
• Oceľové bezpečnostné lano na ukotvenie stroja po inštalácii.
• Regulácia otáčok pomocou regulátora Vortice.
