IRIS tlakové klapky
Kalkulačka výkonu priemyselného ventilátora
Potrebujete poradiť s výberom? Kliknite sem
Typ priestoru
Metóda výpočtu
Podľa objemu miestnosti
Podľa počtu osôb
Odvod tepla
Odvod vlhkosti
m
m
m
Odporúčané výmeny vzduchu za hodinu podľa typu priestoru
m
m
m
os.
m
m
m
kW
°C
°C
m
m
m
kg/h
g/kg
g/kg
Výsledok výpočtu
Objem miestnosti:
320 m³
Výmena vzduchu:
1× za hodinu
Potrebný výkon ventilátora:
352 m³/h
Odporúčaný typ: Malý axiálny ventilátor
Výkonové rozmedzie: 100-500 m³/h
Pri výbere ventilátora zohľadnite typ ventilácie (podtlak, pretlak) a tlakový odpor potrubia.
Rady pre výber priemyselného ventilátora
Správny výber priemyselného ventilátora je kľúčový pre efektívnu prevádzku a zdravé pracovné prostredie. Pri výbere ventilátora je potrebné zohľadniť špecifické požiadavky priestoru, typ činnosti, množstvo osôb a ďalšie faktory.
Táto kalkulačka vám pomôže určiť potrebný výkon ventilátora pre rôzne typy priemyselných a komerčných priestorov na základe štyroch základných metód výpočtu.
1 Metódy výpočtu ventilácie
- Podľa objemu miestnosti: L = Objem × počet výmen vzduchu za hodinu
- Podľa počtu osôb: L = Počet osôb × špecifická hodnota podľa aktivity
- Odvod tepla: L = Q / (Cp × ρ × (tv - tn))
- Odvod vlhkosti: L = D / (ρ × (dv - dn))
Pri projektovaní je vhodné vypočítať vetranie všetkými metódami a použiť najvyššiu hodnotu.
Odporúčané výmeny vzduchu
Sklady
1-2× za hodinu
Kancelárie
3-4× za hodinu
Výrobné haly
4-8× za hodinu
Priemyselné kuchyne
15-20× za hodinu
Autoservisy
6-8× za hodinu
Bary, reštaurácie
8-10× za hodinu
Kúpeľne
8-10× za hodinu
Verejné toalety
10-15× za hodinu
Telocvične
6-8× za hodinu
Laboratóriá
6-15× za hodinu
Kiná, divadlá
4-8× za hodinu
Knižnice
2-4× za hodinu
Chrámy
2-3× za hodinu
Bazény
4-6× za hodinu
Lakvacie dielne
20-50× za hodinu
Nemocnice
4-6× za hodinu
Práčovne
10-15× za hodinu
2 Potreba vzduchu na osobu
- Nízka aktivita (sedavá práca): 20-25 m³/h na osobu
- Stredná aktivita (ľahká fyzická práca): 45 m³/h na osobu
- Vysoká aktivita (ťažká fyzická práca): 60 m³/h na osobu
počet osôb × špecifická potreba vzduchu = potrebný výkon
3 Typy priemyselných ventilátorov
Podľa typu prúdenia:
- Axiálne: vzduch prúdi v smere osi, nižší tlak, vysoký prietok
- Radiálne (odstredivé): vyšší tlak, vhodné pre dlhšie potrubie
- Diagonálne: kombinácia vlastností axiálnych a radiálnych
- Tangenciálne: pre rovnomerné prúdenie, nízky hluk
Podľa umiestnenia:
- Nástenné: inštalácia na stenu, jednoduchá montáž
- Potrubné: inštalácia do vzduchovodu
- Strešné: umiestnenie na strechu, odvod vzduchu
- Kanálové: inštalácia do vzduchotechnického kanálu
4 Dôležité parametre pri výbere
Prietok vzduchu (m³/h)
Statický tlak (Pa)
Hlučnosť (dB)
Príkon (kW)
Teplotná odolnosť
Krytie IP
5 Bezpečnostné aspekty
Priemyselné ventilátory musia spĺňať prísne bezpečnostné normy. Pri výbere a inštalácii je potrebné zohľadniť:
- ATEX certifikácia: pre priestory s nebezpečenstvom výbuchu
- Odolnosť voči korózii: v chemických prevádzkach a agresívnom prostredí
- Teplotná odolnosť: pre horúce prevádzky a odvod dymu
- Požiarna bezpečnosť: v súlade s normami pre požiarnu ochranu
Dôležité upozornenie: Inštaláciu a projektovanie vzduchotechniky by mal vykonávať kvalifikovaný odborník. Ventilačný systém musí byť v súlade s platnými normami a predpismi.

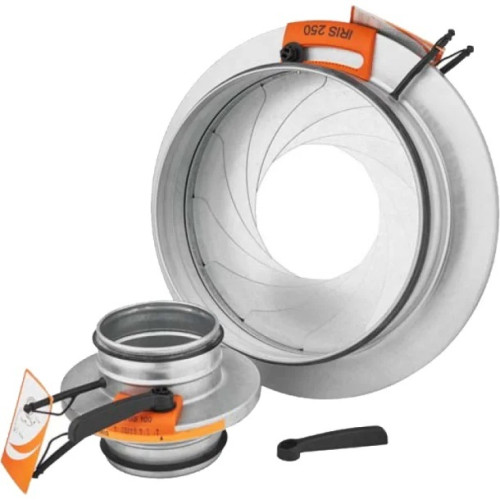

Iris spätné klapky s tlakomerom vhodné pre systémi so stredným a vysokým diferenciálom tlaku.
Materiál: pozinkovaná oceľ.
Návody
| Návody na stiahnutie |
|---|
| Technický list (636.19KB) |
SkladomIris klapky s tlakomerom vhodné pre systémy so stredným a vysokým diferenciálom tlaku.Na riadenie a meranie prívodu vzduchu vo ventilačných a klimatizačných systémochKlapka zaisťuje zhodu medzi hodnotou uvedenou na pohone a otvorením klapkyMateriál:Galvanizovaná oceľDizajn:Telo a tlmič sú vyrobené z pozinkovanej ocelePlastová nastavovacia páka a nastavovacie zariadenieNa oboch stranách regulátora je merací otvor na pripojenie manometraNa tlmiči je pripevnená nálepka s diagramom výberu s hodnotami otvorenia pre rozdielny prívod vzduchu ako funkcia poklesu tlakuPružné spojenia pre vzduchotesnosť, keď sú umiestnené vo vzduchovom potrubíInštalácia.Inštaluje sa medzi dva vzduchové kanály s prihliadnutím na pokyny na inštaláciuPožadovaný objem vzduchu je možné nastaviť podľa tabuľky priloženej k ovládačuMateriál: pozinkovaná oceľ ...
⌀100mm
SkladomIris klapka vhodné pre systémy so stredným a vysokým diferenciálom tlaku.Na riadenie a meranie prívodu vzduchu vo ventilačných a klimatizačných systémochKlapka zaisťuje zhodu medzi hodnotou uvedenou na pohone a otvorením klapkyMateriál:Galvanizovaná oceľDizajn:Telo a tlmič sú vyrobené z pozinkovanej ocelePlastová nastavovacia páka a nastavovacie zariadenieNa oboch stranách regulátora je merací otvor na pripojenie manometraNa tlmiči je pripevnená nálepka s diagramom výberu s hodnotami otvorenia pre rozdielny prívod vzduchu ako funkcia poklesu tlakuPružné spojenia pre vzduchotesnosť, keď sú umiestnené vo vzduchovom potrubíInštalácia.Inštaluje sa medzi dva vzduchové kanály s prihliadnutím na pokyny na inštaláciuPožadovaný objem vzduchu je možné nastaviť podľa tabuľky priloženej k ovládačuMateriál: pozinkovaná oceľ ...
⌀125mm
SkladomIris klapky vhodné pre systémy so stredným a vysokým diferenciálom tlaku.Na riadenie a meranie prívodu vzduchu vo ventilačných a klimatizačných systémoch.Klapka zaisťuje zhodu medzi hodnotou uvedenou na pohone a otvorením klapky.Materiál:Galvanizovaná oceľ.Dizajn:Telo a tlmič sú vyrobené z pozinkovanej ocele.Plastová nastavovacia páka a nastavovacie zariadenie.Na oboch stranách regulátora je merací otvor na pripojenie manometra.Na tlmiči je pripevnená nálepka s diagramom výberu s hodnotami otvorenia pre rozdielny prívod vzduchu ako funkcia poklesu tlaku.Pružné spojenia pre vzduchotesnosť, keď sú umiestnené vo vzduchovom potrubí.Inštalácia.Inštaluje sa medzi dva vzduchové kanály s prihliadnutím na pokyny na inštaláciuPožadovaný objem vzduchu je možné nastaviť podľa tabuľky priloženej k ovládaču.Materiál: pozinkovaná oceľ ...
⌀160mm
SkladomIris klapky vhodné pre systémy so stredným a vysokým diferenciálom tlaku.Na riadenie a meranie prívodu vzduchu vo ventilačných a klimatizačných systémoch.Klapka zaisťuje zhodu medzi hodnotou uvedenou na pohone a otvorením klapky.Materiál:Galvanizovaná oceľ.Dizajn:Telo a tlmič sú vyrobené z pozinkovanej ocele.Plastová nastavovacia páka a nastavovacie zariadenie.Na oboch stranách regulátora je merací otvor na pripojenie manometra.Na tlmiči je pripevnená nálepka s diagramom výberu s hodnotami otvorenia pre rozdielny prívod vzduchu ako funkcia poklesu tlaku.Pružné spojenia pre vzduchotesnosť, keď sú umiestnené vo vzduchovom potrubí.Inštalácia.Inštaluje sa medzi dva vzduchové kanály s prihliadnutím na pokyny na inštaláciu.Požadovaný objem vzduchu je možné nastaviť podľa tabuľky priloženej k ovládaču.Materiál: pozinkovaná oceľ ...
⌀200mm
SkladomIris klapky vhodné pre systémy so stredným a vysokým diferenciálom tlaku.Na riadenie a meranie prívodu vzduchu vo ventilačných a klimatizačných systémoch.Klapka zaisťuje zhodu medzi hodnotou uvedenou na pohone a otvorením klapky.Materiál:Galvanizovaná oceľ.Dizajn:Telo a tlmič sú vyrobené z pozinkovanej ocele.Plastová nastavovacia páka a nastavovacie zariadenie.Na oboch stranách regulátora je merací otvor na pripojenie manometra.Na tlmiči je pripevnená nálepka s diagramom výberu s hodnotami otvorenia pre rozdielny prívod vzduchu ako funkcia poklesu tlaku.Pružné spojenia pre vzduchotesnosť, keď sú umiestnené vo vzduchovom potrubí.Inštalácia.Inštaluje sa medzi dva vzduchové kanály s prihliadnutím na pokyny na inštaláciu.Požadovaný objem vzduchu je možné nastaviť podľa tabuľky priloženej k ovládaču.Materiál: pozinkovaná oceľ ...
⌀250mm
SkladomIris klapky vhodné pre systémy so stredným a vysokým diferenciálom tlaku.Na riadenie a meranie prívodu vzduchu vo ventilačných a klimatizačných systémoch.Klapka zaisťuje zhodu medzi hodnotou uvedenou na pohone a otvorením klapky.Materiál:Galvanizovaná oceľ.Dizajn:Telo a tlmič sú vyrobené z pozinkovanej ocele.Plastová nastavovacia páka a nastavovacie zariadenie.Na oboch stranách regulátora je merací otvor na pripojenie manometra.Na tlmiči je pripevnená nálepka s diagramom výberu s hodnotami otvorenia pre rozdielny prívod vzduchu ako funkcia poklesu tlaku.Pružné spojenia pre vzduchotesnosť, keď sú umiestnené vo vzduchovom potrubí.Inštalácia.Inštaluje sa medzi dva vzduchové kanály s prihliadnutím na pokyny na inštaláciu.Požadovaný objem vzduchu je možné nastaviť podľa tabuľky priloženej k ovládaču.Materiál: pozinkovaná oceľ ...
⌀315mm
SkladomIris klapky vhodné pre systémy so stredným a vysokým diferenciálom tlaku.Na riadenie a meranie prívodu vzduchu vo ventilačných a klimatizačných systémoch.Klapka zaisťuje zhodu medzi hodnotou uvedenou na pohone a otvorením klapky.Materiál:Galvanizovaná oceľ.Dizajn:Telo a tlmič sú vyrobené z pozinkovanej ocele.Plastová nastavovacia páka a nastavovacie zariadenie.Na oboch stranách regulátora je merací otvor na pripojenie manometra.Na tlmiči je pripevnená nálepka s diagramom výberu s hodnotami otvorenia pre rozdielny prívod vzduchu ako funkcia poklesu tlaku.Pružné spojenia pre vzduchotesnosť, keď sú umiestnené vo vzduchovom potrubí.Inštalácia.Inštaluje sa medzi dva vzduchové kanály s prihliadnutím na pokyny na inštaláciu.Požadovaný objem vzduchu je možné nastaviť podľa tabuľky priloženej k ovládaču.Materiál: pozinkovaná oceľ ...
⌀400mm
