CAIROX BFA-R 200 EC K 01 odhlučnený radiálny ventilátor s EC motorom
CAIROX BFA-R 200 EC K 01 odhlučnený radiálny ventilátor s EC motorom Ø 200mm výkon 810 m3/h na inštaláciu do klimatizačných systémov. Ventilátory je možné použiť v miestach, kde je požadovaná nízka hladina hluku, ako sú kancelárie, reštaurácie, technické miestnosti atď.
Parametre produktu
Priemyselné ventilátory EC pre potrubie ⌀: ⌀200mm EC (elektronicky komutovaný)
Návody
| Návody na stiahnutie |
|---|

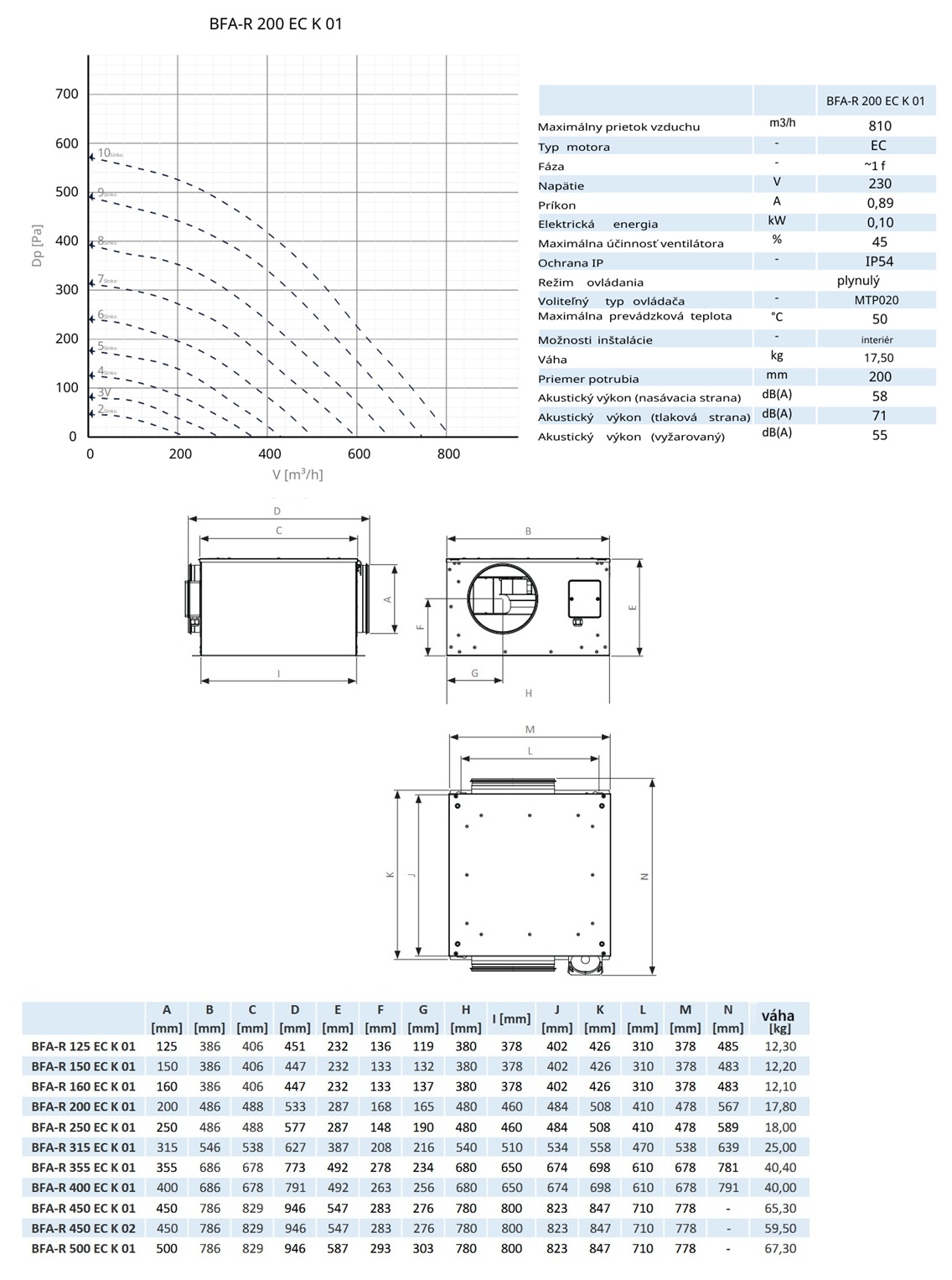

| Technický list (371.43KB) |
Správny výber priemyselného ventilátora je kľúčový pre efektívnu prevádzku a zdravé pracovné prostredie. Pri výbere ventilátora je potrebné zohľadniť špecifické požiadavky priestoru, typ činnosti, množstvo osôb a ďalšie faktory.
Táto kalkulačka vám pomôže určiť potrebný výkon ventilátora pre rôzne typy priemyselných a komerčných priestorov na základe štyroch základných metód výpočtu.
1 Metódy výpočtu ventilácie
- Podľa objemu miestnosti: L = Objem × počet výmen vzduchu za hodinu
- Podľa počtu osôb: L = Počet osôb × špecifická hodnota podľa aktivity
- Odvod tepla: L = Q / (Cp × ρ × (tv - tn))
- Odvod vlhkosti: L = D / (ρ × (dv - dn))
2 Potreba vzduchu na osobu
- Nízka aktivita (sedavá práca): 20-25 m³/h na osobu
- Stredná aktivita (ľahká fyzická práca): 45 m³/h na osobu
- Vysoká aktivita (ťažká fyzická práca): 60 m³/h na osobu
3 Typy priemyselných ventilátorov
Podľa typu prúdenia:
- Axiálne: vzduch prúdi v smere osi, nižší tlak, vysoký prietok
- Radiálne (odstredivé): vyšší tlak, vhodné pre dlhšie potrubie
- Diagonálne: kombinácia vlastností axiálnych a radiálnych
- Tangenciálne: pre rovnomerné prúdenie, nízky hluk
Podľa umiestnenia:
- Nástenné: inštalácia na stenu, jednoduchá montáž
- Potrubné: inštalácia do vzduchovodu
- Strešné: umiestnenie na strechu, odvod vzduchu
- Kanálové: inštalácia do vzduchotechnického kanálu
4 Dôležité parametre pri výbere
5 Bezpečnostné aspekty
Priemyselné ventilátory musia spĺňať prísne bezpečnostné normy. Pri výbere a inštalácii je potrebné zohľadniť:
- ATEX certifikácia: pre priestory s nebezpečenstvom výbuchu
- Odolnosť voči korózii: v chemických prevádzkach a agresívnom prostredí
- Teplotná odolnosť: pre horúce prevádzky a odvod dymu
- Požiarna bezpečnosť: v súlade s normami pre požiarnu ochranu
Popis produktu
CAIROX BFA-R 200 EC K 01 odhlučnený radiálny ventilátor s EC motorom Ø 200mm výkon 810 m3/h na inštaláciu do klimatizačných systémov. Ventilátory je možné použiť v miestach, kde je požadovaná nízka hladina hluku, ako sú kancelárie, reštaurácie, technické miestnosti atď. Dizajn Puzdro z pozinkovaného oceľového plechu so 40 mm zvukovoizolačnou vnútornou výstelkou z 40 mm minerálnej vlny s odolným povlakom zo sklenených vlákien podľa DIN EN 13 501-1 trieda A1 Na vonkajšom rotore napäťovo riadeného motora je namontované obežné koleso s dozadu zahnutými lopatkami a optimalizovanou účinnosťou. Obežné koleso je vyvážené v 2 rovinách podľa triedy kvality DIN / ISO 1940 G 6.3. Uzavretý hnací motor s EC motorom a bezúdržbovými guľôčkovými ložiskami, utesnený na oboch stranách Vstavaná elektronika Ventilátorová jednotka je ľahko dostupná po odstránení zvukotesného panelu a obežné koleso sa dá ľahko vyčistiť po odstránení ochranného krytu. S ochranou motora, tepelnou spúšťou a interne pripojeným kondenzátorom motora Elektrické pripojenie cez externú rozvodnú krabicu s krytím IP54 Vstavaná tepelná ochrana Inštalácia Horizontálne alebo vertikálne, medzi dvoma vzduchovými kanálmi Pre vnútornú aj vonkajšiu inštaláciu Pre jednoduchú inštaláciu do vzduchového potrubia sú spojovacie kusy vybavené tesniacimi manžetami. S montážnou konzolou namontovanou vo výrobe pre jednoduchú inštaláciu
Vhodný regulátor otáčok nájdete dole v Odporúčame dokúpiť
